SUMMA F SERIE
Le système de table de découpe le plus polyvalent
La série F de tables de découpe de Summa est une solution primée pour la production de la signalisation innovante, des affiches, des échantillons, des applications d’emballage et beaucoup plus. Avec un arsenal d’outils et des options inépuisables ceci est certainement la solution de découpe révolutionnaire de vos rêves les plus fous!
APPLICATION WEBINAR
Fonctionnalités
Des fonctionnalités de pointe et des options.
Une nouvelle fonction de la série F
Module de fraisage à haute fréquence
Summa est fière d’annoncer la toute nouvelle fonctionnalité de sa série F de tables de découpe: le module de fraisage HF. Avec le nouveau module de fraisage HF, Summa a développé un autre outil pour ses célèbres systèmes de finition de la série F. L’outil rend le fraisage et la finition des substrats rigides plus lisses que jamais.

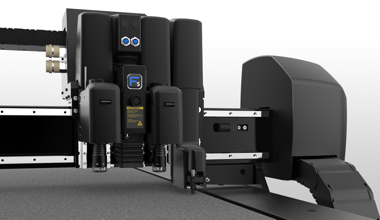

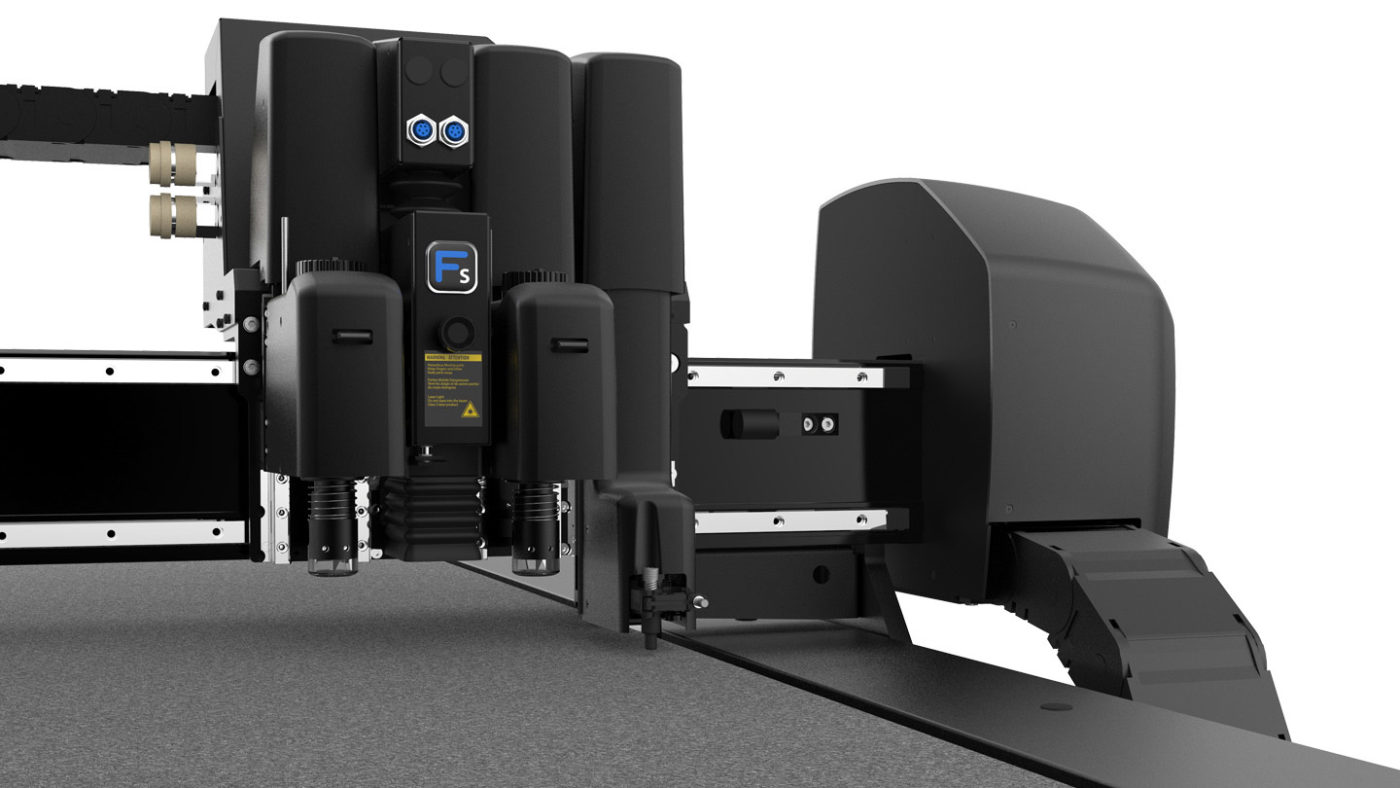

Tête multifonctions
Sur la tête multifonctions, trois modules peuvent être installés simultanément avec un simple système de vissé. Le support central est équipé d’un pointeur laser afin de définir l’origine et les contours des matériaux. De plus, la caméra intégrée détecte les repères garantissant ainsi le détourage rapide et précis.

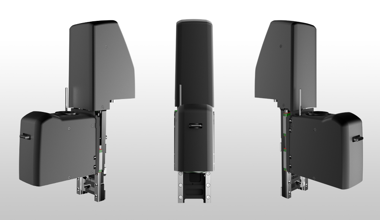

Module tangentiel puissant
Le module tangentiel est le module le plus puissant et le plus flexible. Il assure une pression verticale de 10 kg et il accepte une large gamme d’outils adaptés. Chaque outil est muni de son propre code à barres qui garantit sa reconnaissance afin que les paramètres soient automatiquement ajustés.

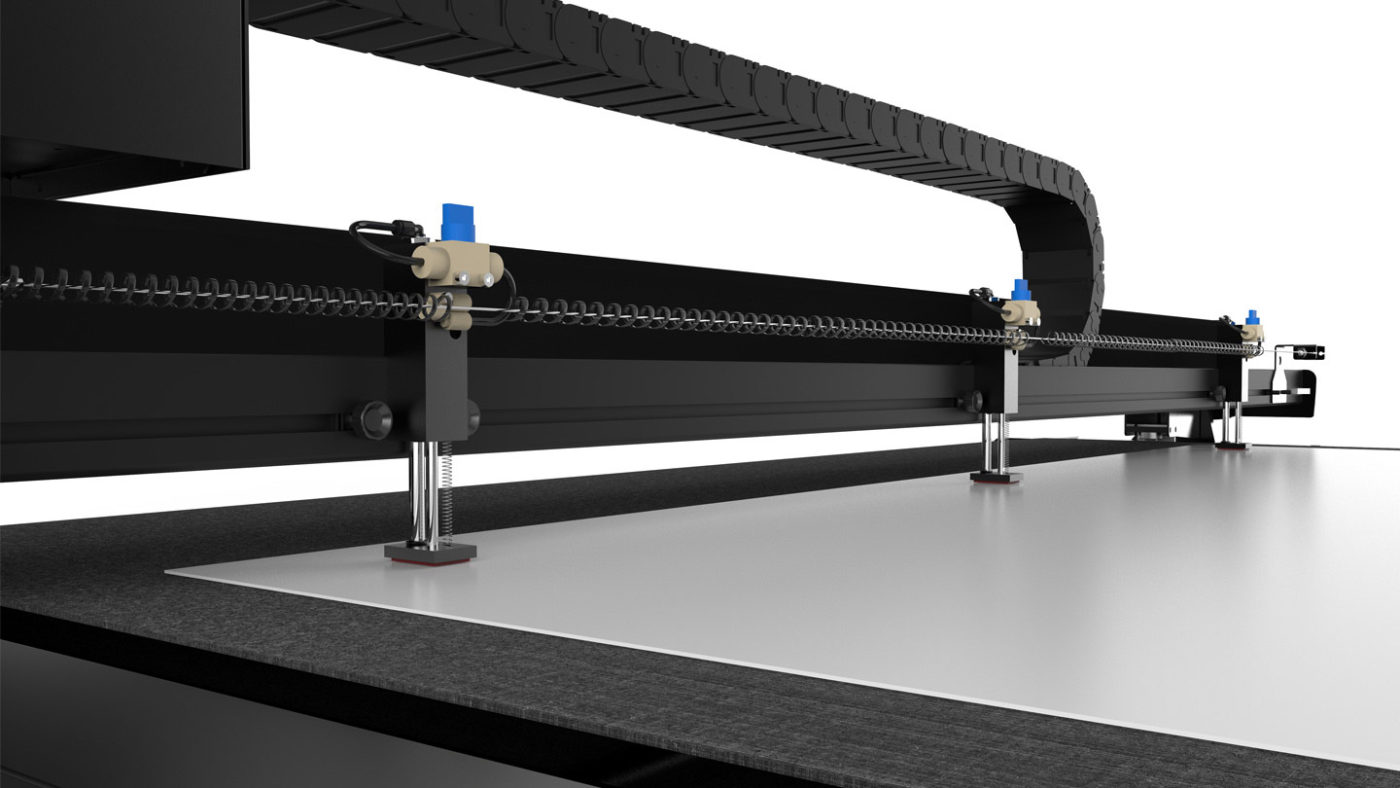

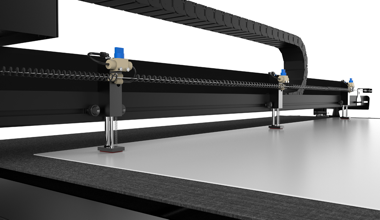

Paquet pneumatique

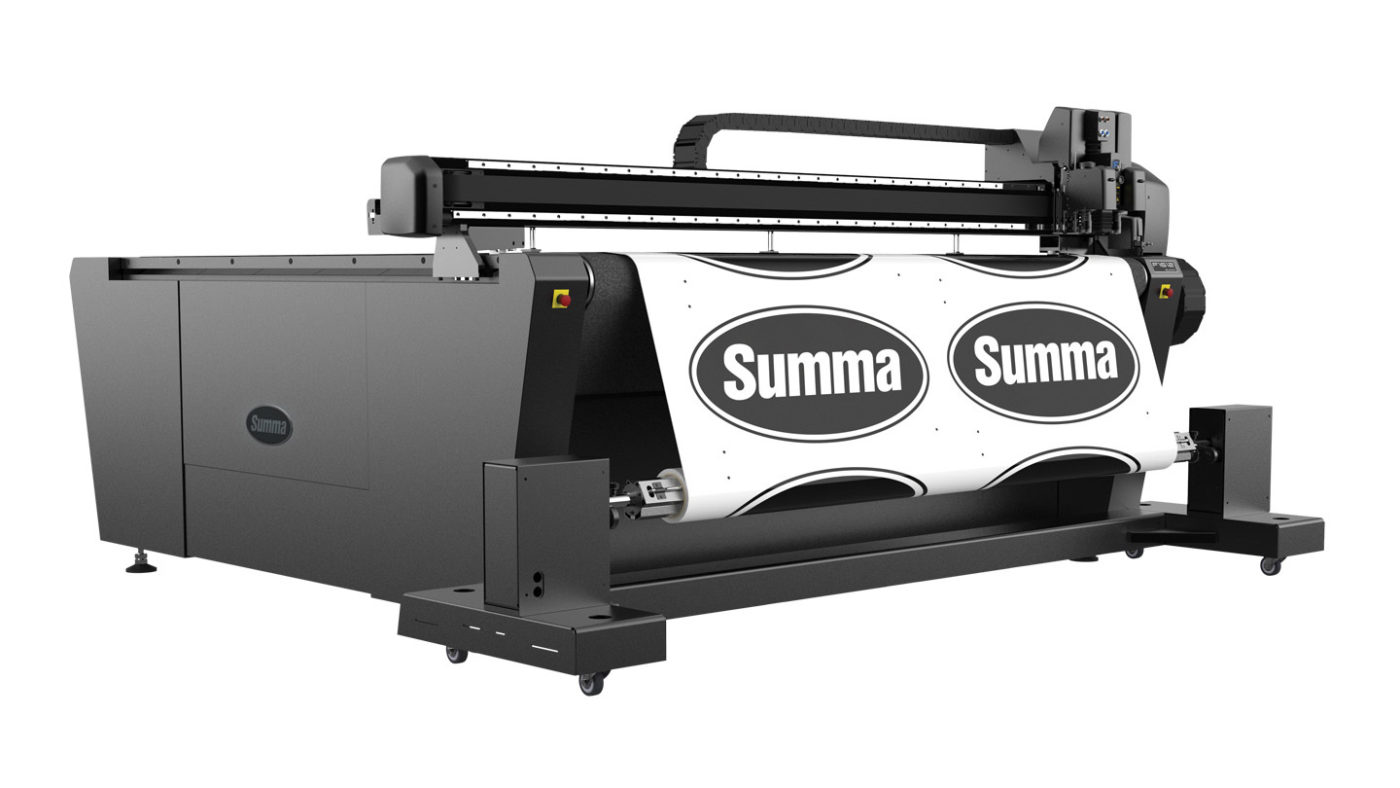

Des pinces à entraînement pneumatique en option maintiennent le matériau en bas tout en tirant vers l’avant afin de travailler en continu en panneaux ou plusieurs travaux.

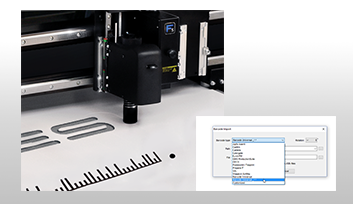

Code à barres
Le flux de travail du code à barres identifie la tâche automatiquement afin d’obtenir les données de découpe nécessaires de l’ordinateur. L’analyse de la tâche se fait automatiquement par la caméra intégrée du système de la série F de Summa ou par un scanner à mains, dépendant du flux de travail sélectionné.

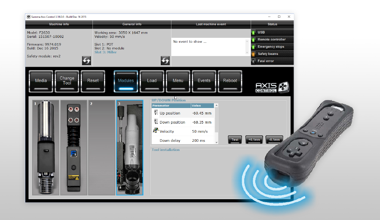

Logiciel Axis Control
Axis Control est un logiciel fourni en standard qui vous donne le contrôle total de votre table Summa. La conception optimisée de l’écran tactile de pilotage fait d’Axis Control l’interface optimale pour l’opérateur.

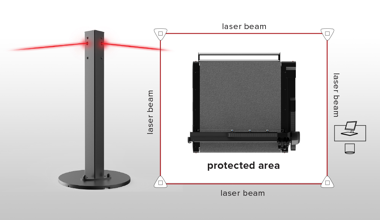

Paquet de sécurité
Le paquet de sécurité assure une sécurité maximale. Un système de faisceau laser entoure la table et contrôle la zone de mouvement. L’unité peut alors travailler en toute sécurité, en utilisant la vitesse maximale en mode de production. Pendant la mise en mode de sécurité, les paramètres de la machine peuvent être réglés en toute sécurité.

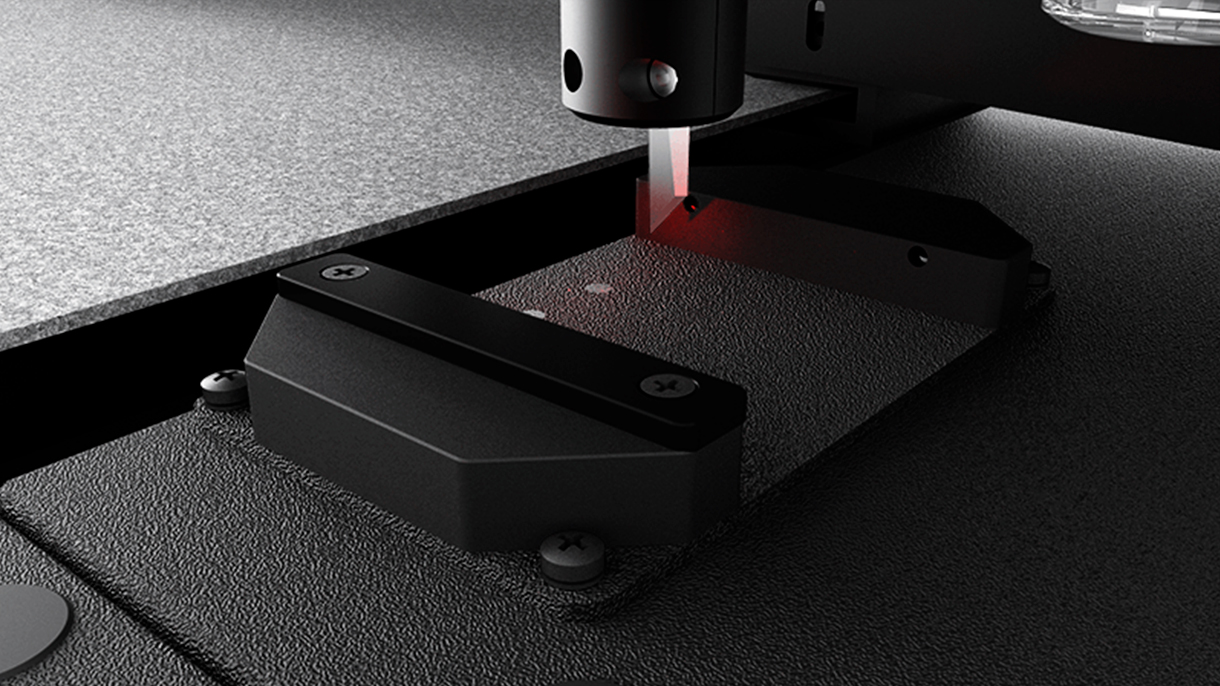

ADC
Le capteur pour contrôler la profondeur automatiquement (Automated Depth Control – ADC) simplifie le remplacement d’un outil, d’une lame ou d’un bit significativement. Le capteur ADC mesure la pointe de la lame ou du bit avec précision et règle la positiion vers le bas de l’outil au niveau de la table de découpe. Cela garantit que les meilleurs paramètres peuvent toujours être utilisés afin d’obtenir une qualité de découpe optimale.
PackLib
Le PLM PackLib pour Summa est une bibliothèque des modèles d’emballage standard redimensionnables. Les normes d’emballage les plus populaires comme FEFCO (carton ondulé) et ECMA (carton pliant) y sont inclus. Aussi quelques conceptions d’affichage de POS et quelques conceptions de cartons massifs (meubles) sont disponibles.

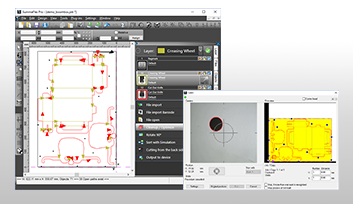

SummaFlex
SummaFlex est un logiciel d’application avec une préparation de la tâche, un post-processeur et des plug-ins d’importation pour du logiciel CAD et d’illustration (p.ex. Illustrator et CorelDRAW). Le logiciel intègre la série F parfaitement dans vos besoins du flux de travail. SummaFlex est un lien idéal entre votre station de conception, votre station de RIP, vos imprimantes et vos machines de découpe.

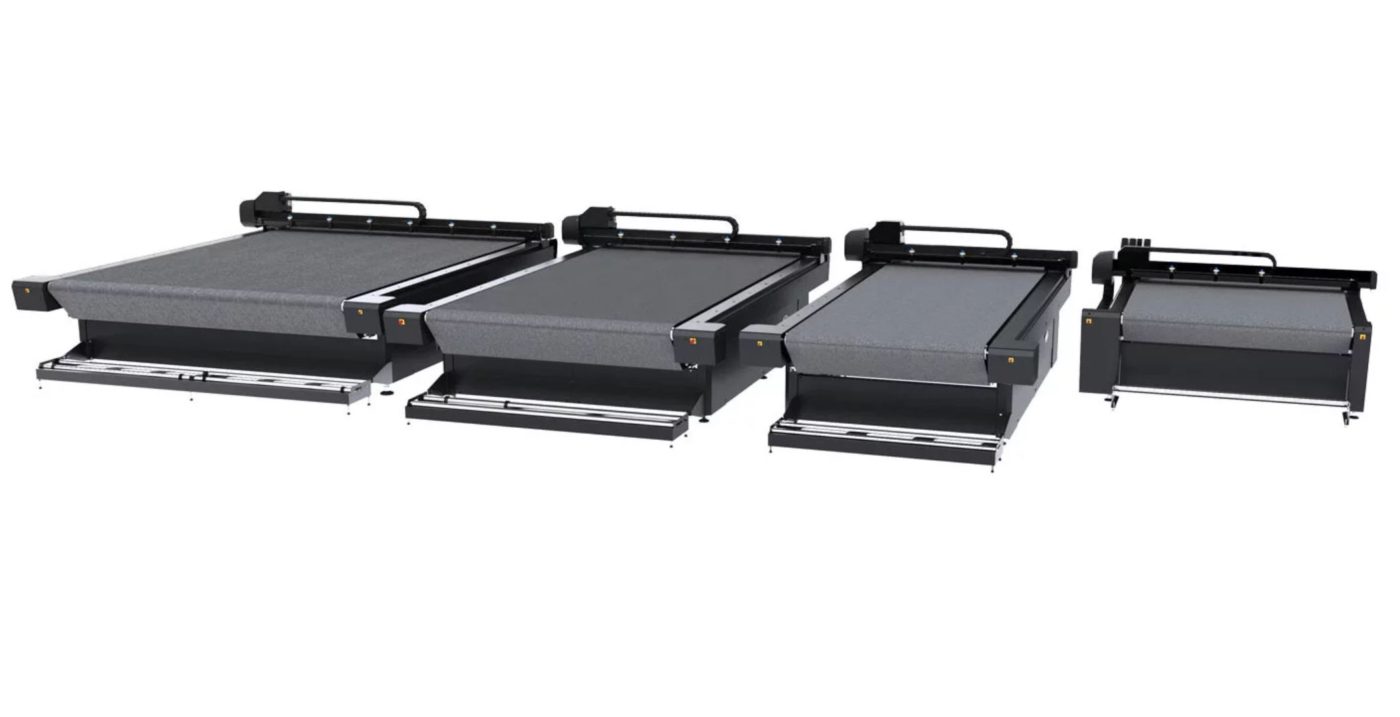

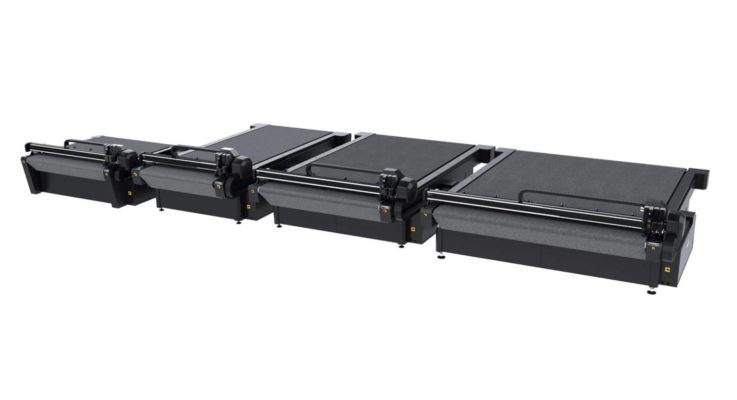

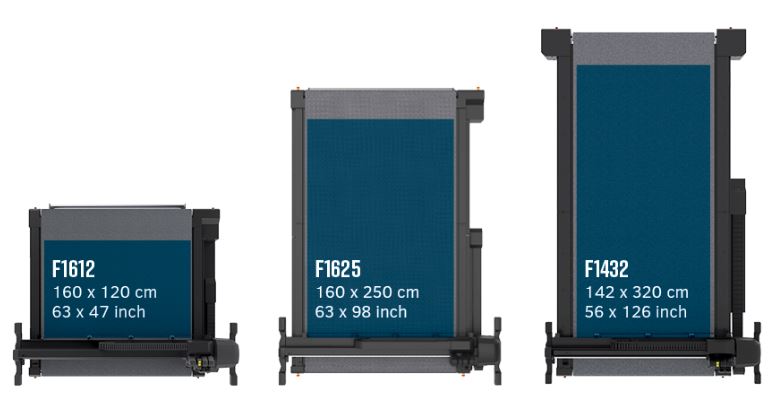

Modèles
Trois modèles pour tout travail de taille.
La série F de Summa – F1612
Tables de découpe professionnelles
160(b) x 120(l)

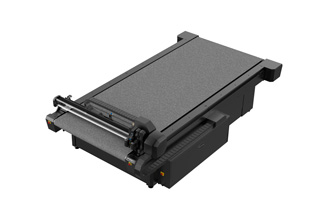

La série F de Summa – F1330
Tables de découpe professionnelles
129(b) x 305(l)

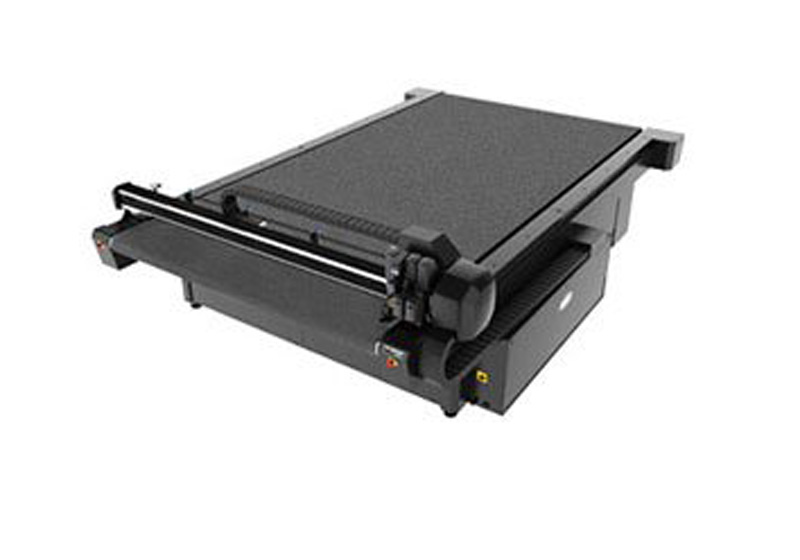

La série F de Summa – F1832
Tables de découpe professionnelles
184(b) x 320(l)

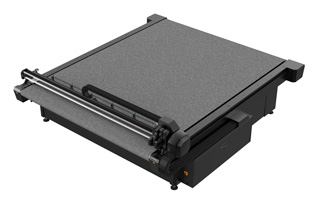

La série F de Summa – F2630
Tables de découpe professionnelles
264(b) x 305(l)
Spécifications Série F
| MODÈLES |  |
 |
 |
 |
| ZONE DE DÉCOUPE | 160 cm (63 in.) de largeur x 120 cm (47 in.) de longueur; jusqu’à 50 m (164 ft.) de long en multi-panneaux | 129 cm (51 in.) de largeur x 305 cm (120 in.) de longueur; jusqu’à 50 m de long en multi-panneaux | 184 cm (72 in.) wide x 320 cm (126 in.) long; up to 50 m (164 ft.) long in multi panel | 265 cm (104 in.) de largeur x 305 cm (120 in.) de longueur; jusqu’à 50 m (164 ft.) de long en multi-panneaux |
| LARGEUR MATÉRIAUX | Jusqu’à 165 cm | Jusqu’à 134 cm | Up to 270 cm (106 in.) | Jusqu’à 270 cm |
| MULTI-PANNEAUX* | 5000 cm *Des pinces d’entraînement et un système de support en rouleaux et/ou un système de convoyeur sont requis | |||
| REPRODUCTIBILITÉ | ± 0.05 mm sur image | |||
| PRÉCISION | 0.05 % du déplacement ou 0.05 mm, le plus grand des 2 | |||
| VITESSE | Jusqu’à 1000 mm/sec | |||
| ACCÉLÉRATION | Jusqu’à 1 G | |||
| ESPACE LIBRE* | 5 cm (2 in.)*La distance entre la table à vide et le faisceau Y. Ne pas tenant compte de l’épaisseur du tapis de protection ou d’un convoyeur | |||
| PRESSION MAXIMALE | Verticale: 200 Newton, Horizontale: 200 Newton | |||
| CHARGE MAXIMALE SUR LA TABLE | 50 kg/m² (10.2 lb/ft²) | |||
| CONNECTIVITÉ | USB | |||
| ALIMENTATION | 3 Fase 208V+N ou 3 Fase 230V ou 3 Fase 400V+N | |||
| DIMENSIONS | 236 x 214 x 110 cm (92 x 84 x 43 in.) | 214 x 410 x 122 cm (84 x 161 x 48 in.) | 349 x 410 x 122 cm (137 x 161 x 48 in.) | 349 x 410 x 122 cm (137 x 161 x 48 in.) |
| POIDS | 500 kg (1100 lbs) | 1500 kg (3300 lbs) | 1680 kg (3700 lbs) | 1800 kg (3970 lbs) |
| TEMPÉRATURE DE FONCTIONNEMENT | 15˚ jusqu’à 35˚C (59˚ jusqu’à 95˚F) | |||

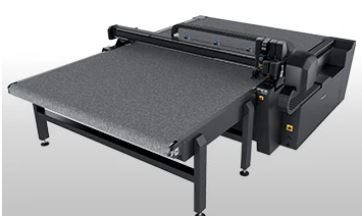

| ACCESSOIRES STANDARDS | Module trainante, Convoyeur, Système d’avancement du matériau, Paquet de sécurité, Paquet pneumatique, contrôleur sans fil avec chargeur, porte-lame standard 36˚, 1 lame standard, 1 stylo à bille, hex tournevis (4mm), hex tournevis (2.5mm), câble USB (3 mètres), câble d’extension USB (0.5 mètres), brides (ensemble de 2), CD avec des manuels et des pilotes, SummaFlex Pro | |||
| ACCESSOIRES OPTIONNELS | Module tangentiel, Système de fraisage de la série F, Système de fraisage HF; Outil oscillant électronique, Outil oscillant pneumatique, Outil de découpe mi-chair, Outil de découpe de bord unique, Outil de découpe à double tranchant, Outil de découpe heavy duty, Outils de rainurage, Outils V-Cut,; Contrôleur Automatique de profondeur gauche (Upgrade Kit), Panier (F1612), Tables d’extensions (F1612). | |||
